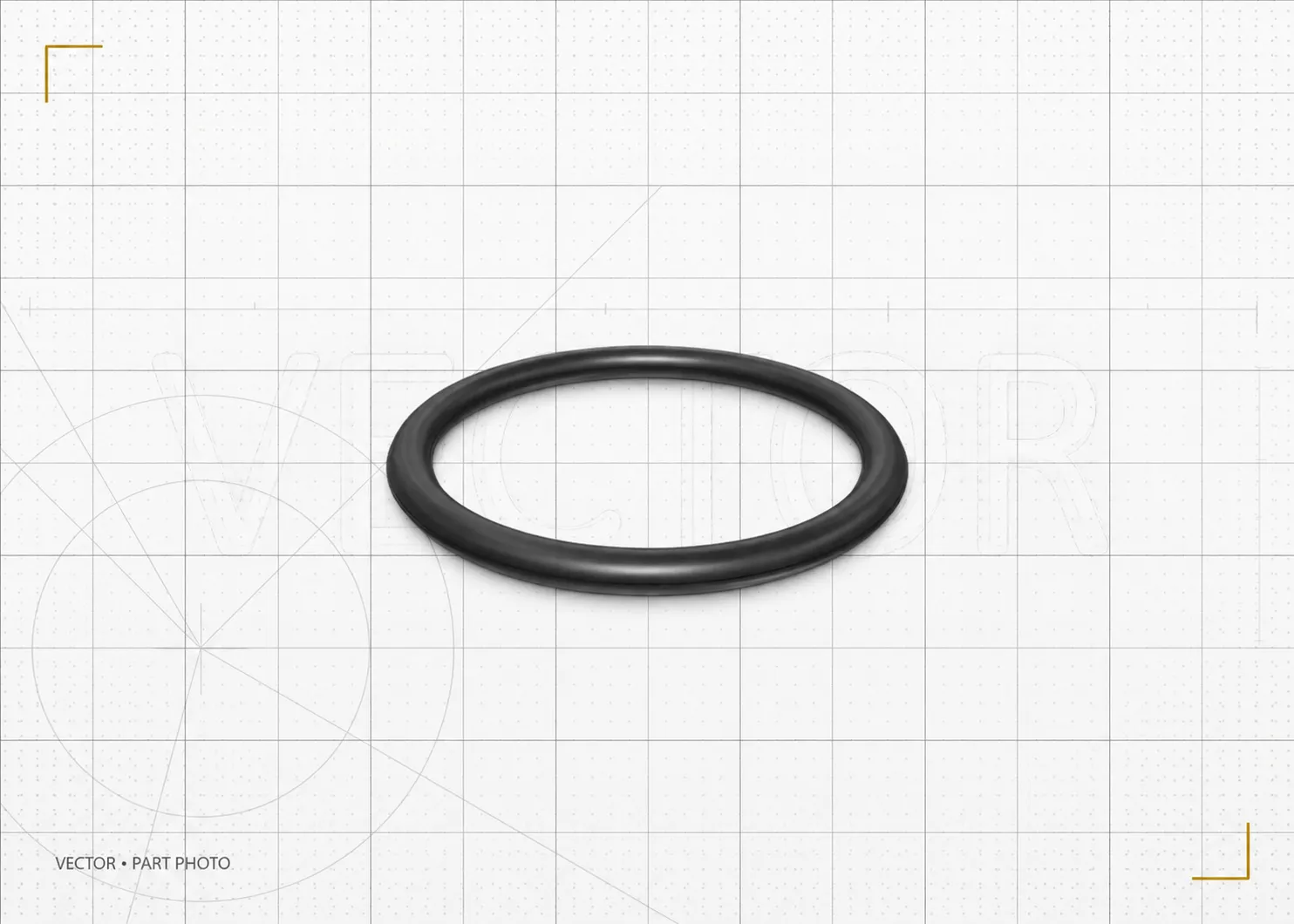

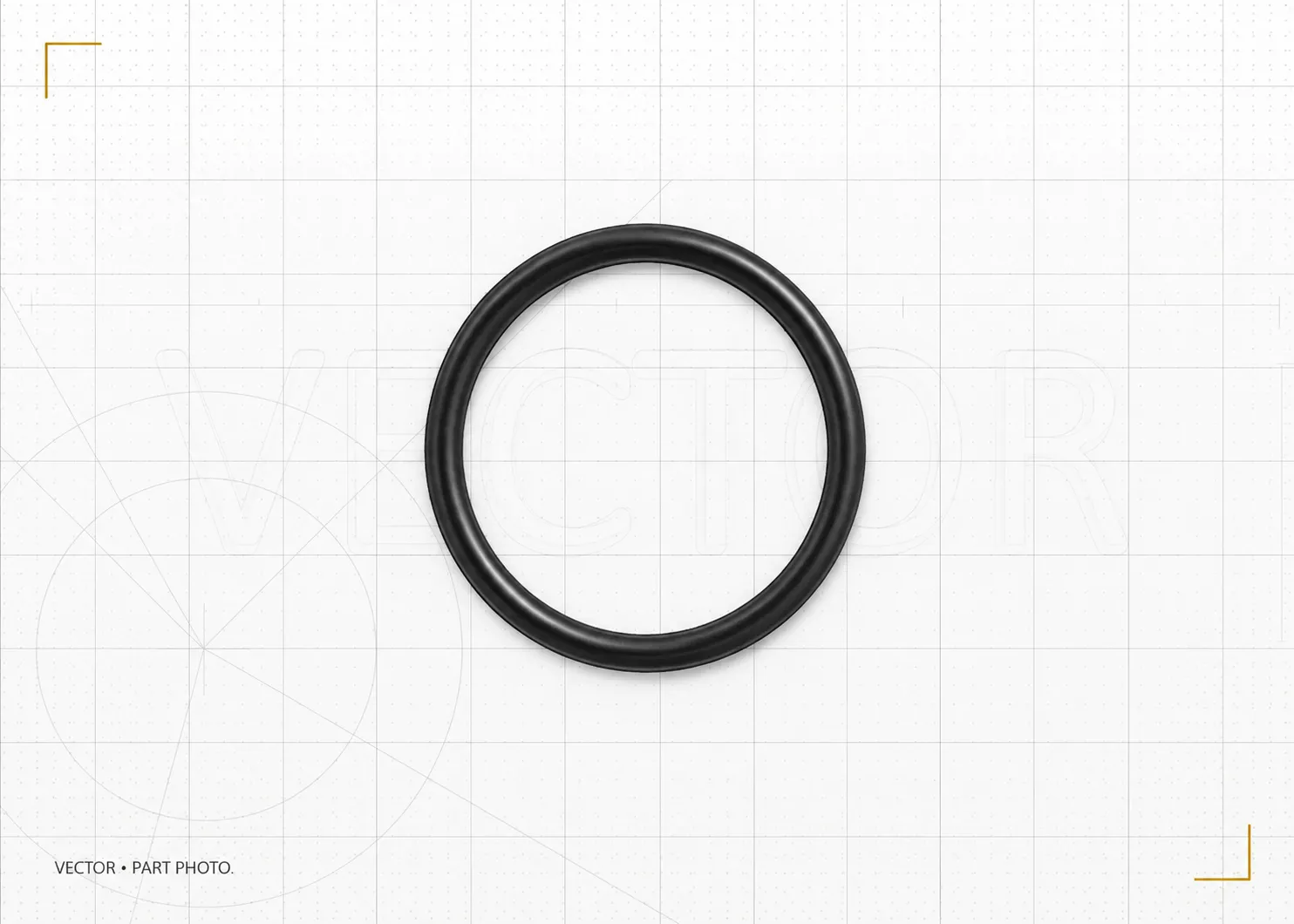

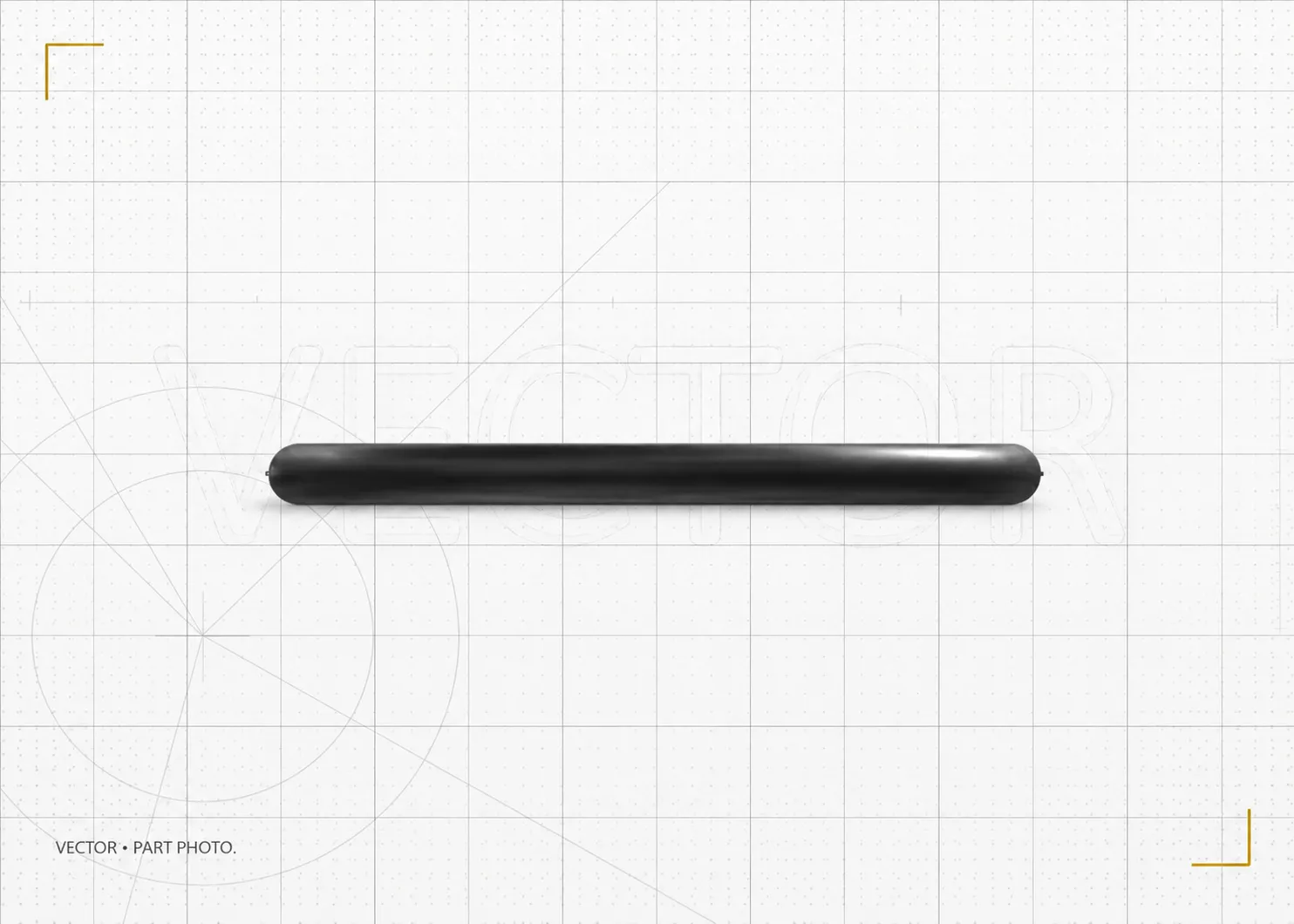

Кольцо уплотнительное CATERPILLAR 6V-9746

Кратко: Кольцо уплотнительное 6V9746 CATERPILLAR 6V-9746: стабилизирует работу узла при вибрациях и температурных перепадах. Заказ онлайн, сверка совместимости.

Характеристики и применяемость

• Артикул / OEM-номер: 6V-9746
• Производитель запчасти: CATERPILLAR
• Совместимая марка / агрегат: LOVOL
• Совместимая модель техники: CATERPILLAR 966, CATERPILLAR 902, CATERPILLAR 336, CATERPILLAR 287, CATERPILLAR 308
• Класс применения: Экскаваторы гусеничные, Погрузчики фронтальные
• Категория запчасти: Уплотнительные кольца

Проверьте совместимость по каталожному номеру, VIN или серийному номеру техники перед заказом.

Кольцо уплотнительное CATERPILLAR 6V-9746

Краткое описание

Уплотнительное кольцо CATERPILLAR 6V-9746 предназначено для герметизации статических и подвижных соединений в узлах двигателей, гидравлических систем и другого оборудования спецтехники.

Деталь относится к уплотнительным кольцам с контролируемым наружным диаметром. Точные размеры обеспечивают правильную посадку в канавке и необходимую степень обжатия уплотнения.

Кольцо применяется в муфтах, фитингах и адаптерах, включая соединения типов ORFS и STOR. Помогает предотвращать утечки рабочей жидкости и проникновение загрязнений внутрь узла.

Перед заказом необходимо проверить применяемость детали по каталожному номеру, модели, серийному номеру и комплектации техники.

Характеристики

• Каталожный номер: 6V-9746

• Тип детали: уплотнительное кольцо

• Категория: уплотнительные кольца

• Исполнение: с контролируемым наружным диаметром

• Диаметр поперечного сечения: 0,07 дюйма

• Диаметр поперечного сечения: приблизительно 1,78 мм

• Внутренний диаметр: 0,746 дюйма

• Внутренний диаметр: приблизительно 18,95 мм

• Размер фитинга: 1-3/16–12

• Тип соединений: статические и динамические

• Применение: муфты, фитинги и адаптеры ORFS и STOR

• Совместимая марка техники: CATERPILLAR

Материал, твёрдость по Шору и диапазон рабочих температур для позиции 6V-9746 в официальной карточке Cat отдельно не указаны.

Назначение

Уплотнительное кольцо устанавливается между сопрягаемыми деталями и после обжатия формирует герметичное соединение.

При правильном подборе и установке кольцо помогает:

• предотвращать утечки рабочей жидкости;

• ограничивать проникновение загрязнений внутрь узла;

• обеспечивать герметичность статических соединений;

• сохранять герметичность соединений с относительным перемещением деталей;

• защищать сопрягаемые поверхности от последствий разгерметизации.

Контролируемый наружный диаметр особенно важен в соединениях, где точность посадки кольца влияет на степень сжатия и герметичность узла.

Совместимость

Кольцо CATERPILLAR 6V-9746 применяется на широком перечне строительной, карьерной, дорожной, промышленной, лесозаготовительной и энергетической техники Caterpillar.

Экскаваторы

В официальном перечне применяемости представлены модели и модификации серий:

CATERPILLAR 307, 311, 312, 313, 314, 315, 316, 317, 318, 319, 320, 321, 322, 323, 324, 325, 326, 328, 329, 330, 333, 336, 340, 345, 349, 350, 352, 355, 365, 374, 375, 385 и 390.

В том числе:

• 320-A, 320B, 320C, 320D, 320E, 320 GC, 320 GX;

• 323D, 323 GC, 323 GX;

• 324D, 324E;

• 325B, 325C, 325D;

• 329D, 329E, 329F;

• 330B, 330C, 330D, 330 GC;

• 336D, 336E;

• 345B, 345C, 345D;

• 349D, 349E, 349 GC;

• 365B, 365C;

• 385B, 385C;

• 390D, 390F.

Гидравлические мини-экскаваторы

CATERPILLAR 302.5C, 303, 303.5C, 303.5D, 303.5E, 303C CR, 303E CR, 304, 304C CR, 304D CR, 304E, 305, 305C CR, 305D CR, 305E, 305E2 CR, 305.5, 305.5D, 305.5E, 305.5E2 CR, 306, 306E, 306E2, 307-A, 307B, 307D, 308, 308C, 308D и 308E.

Колёсные погрузчики

CATERPILLAR 906, 907, 908, 916, 918, 924, 926, 928, 930, 936, 938, 950, 960, 962, 966, 970, 972, 980, 986, 988, 990, 992, 993, 994 и 995.

В том числе:

• 950B, 950E, 950F, 950G, 950H, 950K;

• 962G, 962H, 962K;

• 966D, 966E, 966F, 966G, 966H, 966 GC, 966 XE;

• 972G, 972H, 972K, 972M, 972 XE;

• 980C, 980F, 980G, 980H, 980K;

• 988B, 988F, 988G, 988H, 988K, 988 GC;

• 990, 990 II, 990H;

• 992C, 992D, 992G, 992K;

• 993, 993K;

• 994, 994H.

Погрузчики повышенной проходимости

CATERPILLAR 247, 247B, 247B3, 257, 257B, 257B3, 257D, 267, 277, 277C, 277C2, 277D, 287, 287C, 287C2, 287D и 297C.

Мини-погрузчики и гусеничные мини-погрузчики

CATERPILLAR 216, 226, 228, 232, 236, 239D, 242, 246, 248, 249D, 252, 259D, 262, 268B, 272, 279C, 279D, 289C, 289D, 299C и 299D.

Карьерные и внедорожные самосвалы

CATERPILLAR 725, 730, 735, 740, 769, 770, 772, 773, 775, 777, 785, 789, 793, 795 и 797.

В официальном перечне представлены, в частности:

• 725C, 725C2;

• 730C;

• 735 OEM;

• 770G;

• 772G;

• 773B, 773F, 773G;

• 775B, 775D, 775F, 775G;

• 777B, 777C, 777D, 777G;

• 785D;

• 789D;

• 793B, 793C, 793D, 793F, 793F AC;

• 795F AC;

• 797B, 797F.

Гусеничные бульдозеры

CATERPILLAR D3, D4, D5, D6, D7, D8, D9, D10 и D11.

В том числе:

D3G, D3K, D4G, D4H, D4K, D5H, D5K, D5M, D5N, D5R, D6H, D6K, D6M, D6N, D6R, D6T, D7E, D7G, D7H, D7R, D8 GC, D8L, D8N, D8R, D8T, D9L, D9N, D9R, D9T, D10N, D10R, D10T, D11N и D11T.

Экскаваторы-погрузчики

CATERPILLAR 414E, 416, 420, 422, 424, 426, 428, 430, 432, 434, 436, 438, 442, 444, 446 и 450.

Двигатели и генераторные установки

Кольцо применяется на отдельных конфигурациях двигателей и генераторных установок:

CATERPILLAR C4.4, C7.1, C9, C18, C27, C32, C175-16, C175-20, 3406B, 3406C, 3456, 3508, 3512, 3516, G3508, G3512, G3516, G3520, G3608, G3612 и G3616.

Другие виды техники и оборудования

В официальном перечне также представлены:

• шарнирно-сочленённые самосвалы;

• колёсные скреперы;

• автогрейдеры;

• трубоукладчики;

• дорожные и пневмоколёсные катки;

• асфальтоукладчики;

• буровые установки;

• лесозаготовительные машины;

• погрузочно-доставочные машины;

• промышленные и судовые двигатели;

• оборудование для нефтяной промышленности;

• гидравлические силовые установки;

• навесное оборудование;

• гидромолоты, рыхлители, грейферы и дробилки.

Перечень применяемости не является исчерпывающим. Наличие модели в списке не означает совместимость со всеми её модификациями.

Когда требуется проверка или замена

Состояние кольца рекомендуется проверить при появлении:

• следов рабочей жидкости возле соединения;

• повторного подтекания после обслуживания узла;

• порезов, надрывов или других повреждений поверхности;

• сплющивания или остаточной деформации;

• выдавливания части кольца из канавки;

• затвердевания или потери эластичности;

• загрязнения или повреждения посадочной поверхности.

Снижение давления или производительности системы может быть связано с нарушением герметичности, но само по себе не подтверждает неисправность именно кольца 6V-9746.

Рост расхода топлива и дымность не следует указывать как характерные признаки износа этой детали.

Рекомендации по установке

Перед установкой:

• очистите посадочную канавку и сопрягаемые поверхности;

• удалите загрязнения и остатки старого уплотнения;

• проверьте канавку на коррозию, задиры, заусенцы и острые кромки;

• убедитесь в соответствии размеров новой детали;

• не допускайте перекручивания и повреждения кольца инструментом;

• применяйте только совместимую с рабочей средой монтажную смазку.

Повторная установка снятого, растянутого или деформированного кольца не рекомендуется.

Проверка перед заказом

Одна модель техники может иметь разные варианты исполнения в зависимости от года выпуска, серийного номера, двигателя и комплектации.

Перед заказом необходимо сверить:

• каталожный номер 6V-9746;

• модель техники или двигателя;

• серийный номер машины;

• номер обслуживаемого узла;

• размеры посадочной канавки;

• данные каталога запчастей для конкретной комплектации.

VectorGears выполняет проверку применяемости запчастей по OEM-номеру, модели и серийному номеру техники.
