Палец CATERPILLAR 216-8495

Кратко: Палец CATERPILLAR 216-8495 (арт. 216-8495) — используется при ремонте и регламентном обслуживании. Подбор по VIN и каталожному номеру.

Характеристики и применяемость

• Артикул / OEM-номер: 216-8495
• Производитель запчасти: CATERPILLAR
• Совместимая марка / агрегат: LOVOL
• Совместимая модель техники: CATERPILLAR 444, CATERPILLAR 434
• Класс применения: Экскаваторы гусеничные, Экскаваторы-погрузчики
• Категория запчасти: Пальцы

Проверьте совместимость по каталожному номеру, VIN или серийному номеру техники перед заказом.

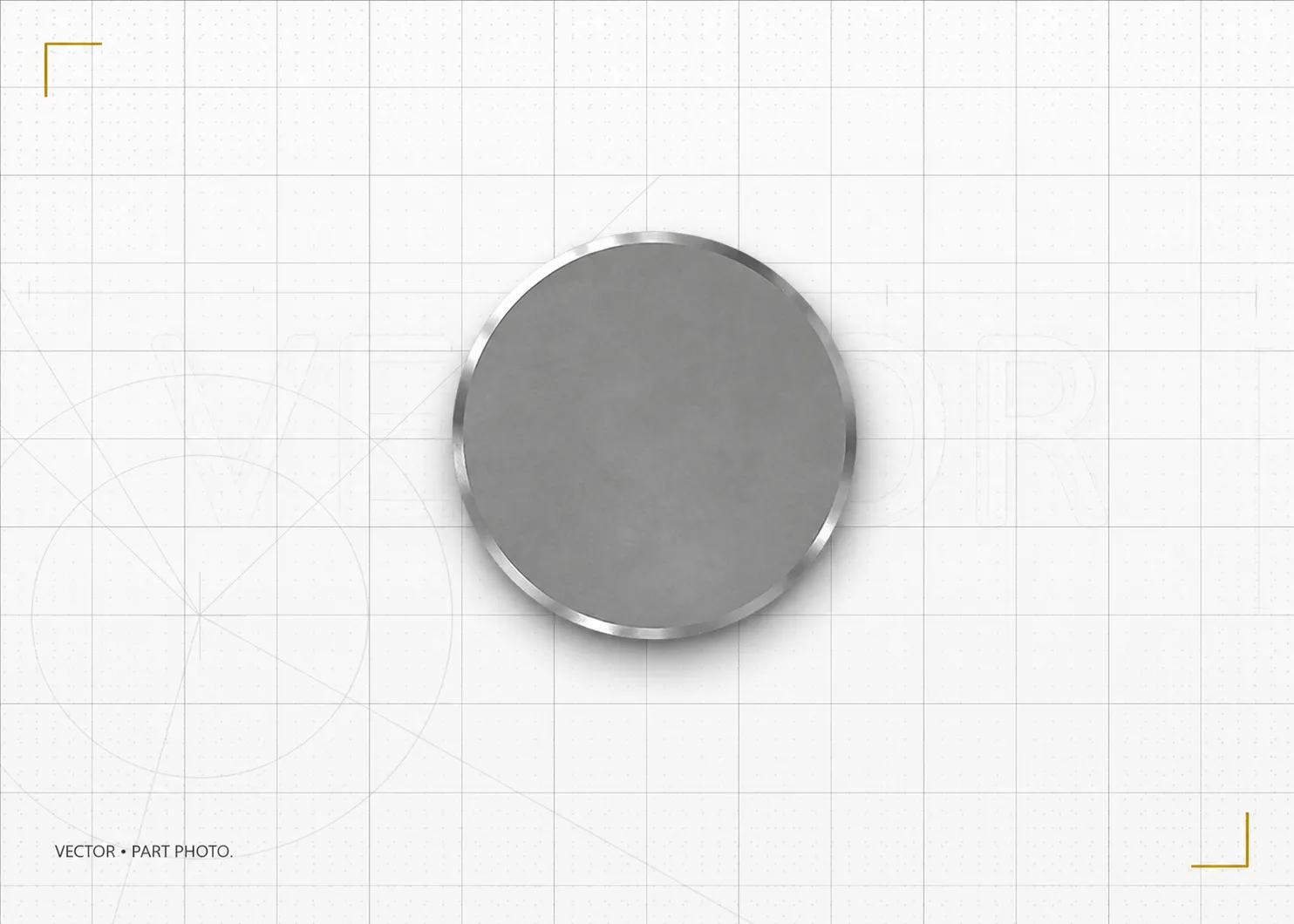

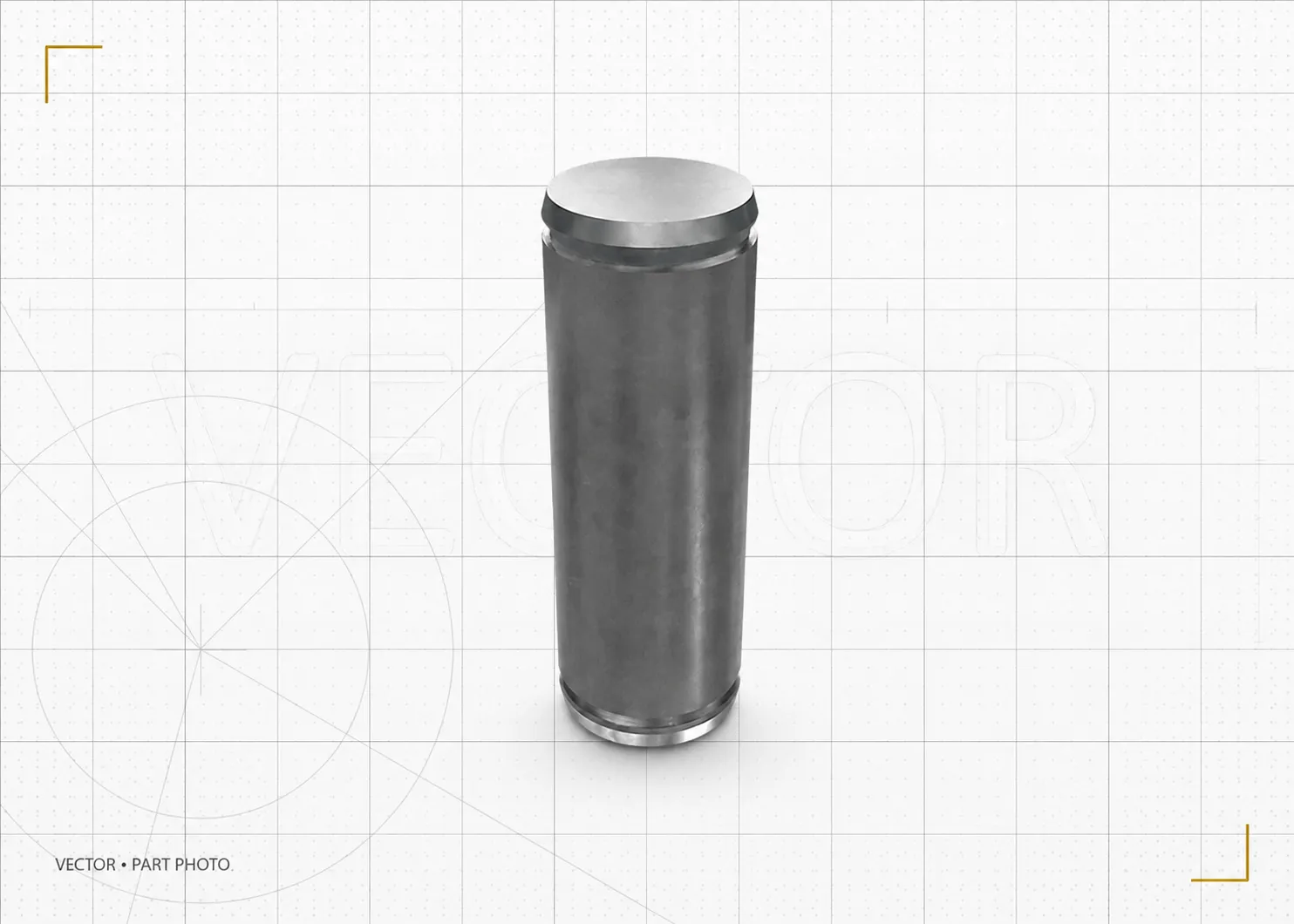

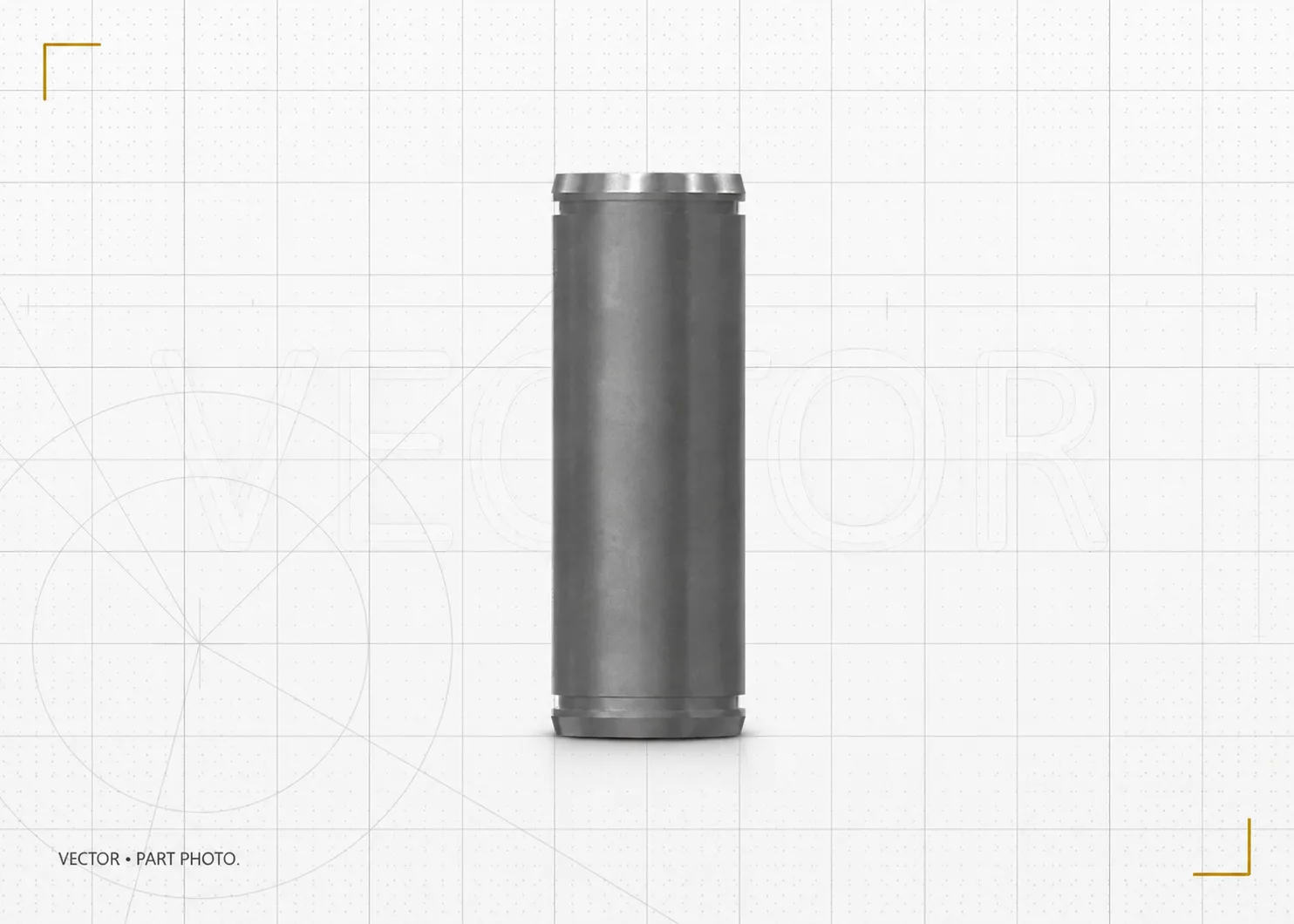

Палец CATERPILLAR 330-9676

Краткое описание

Палец CATERPILLAR 330-9676 предназначен для шарнирных соединений механизмов спецтехники. Деталь обеспечивает вращательное движение между рамой, рычажными элементами и рабочим оборудованием.

Палец имеет наружный диаметр 50 мм и общую длину 140 мм. Применяется на отдельных конфигурациях экскаваторов-погрузчиков CATERPILLAR 434E и 444E.

Перед заказом необходимо проверить применяемость по каталожному номеру, модели и серийному номеру машины.

Характеристики и применяемость

• Артикул / OEM-номер: 330-9676
• Бренд: CATERPILLAR
• Тип детали: палец шарнирного соединения
• Категория: пальцы
• Наружный диаметр: 50 мм
• Общая длина: 140 мм
• Рабочая длина: 119 мм
• Ширина канавки: 3,6 мм
• Диаметр в зоне канавки: 46,4 мм
• Класс техники: экскаваторы-погрузчики
• Совместимые модели: CATERPILLAR 434E, CATERPILLAR 444E
• Назначение: соединение подвижных элементов рамы, рычажного механизма и рабочего оборудования

Назначение пальца 330-9676

Палец устанавливается в шарнирное соединение и работает совместно со втулками и сопрягаемыми деталями. Он формирует ось вращения и передаёт механическую нагрузку между элементами конструкции.

Точность диаметра, длины, обработки поверхности и положения фиксирующей канавки влияет на посадку детали, величину рабочего зазора и равномерность износа шарнирного узла.

Правильно подобранный палец помогает:

• обеспечить свободное вращение элементов соединения;
• поддерживать необходимую геометрию шарнирного узла;
• ограничивать избыточный люфт;
• распределять нагрузку между пальцем и втулками;
• снизить риск ускоренного износа сопрягаемых деталей.

Когда требуется проверка или замена

Состояние пальца и втулок необходимо проверить при появлении:

• увеличенного люфта в шарнирном соединении;
• стука или ударов при движении рабочего оборудования;
• перекоса соединённых элементов;
• рывков или затруднённого перемещения механизма;
• видимых задиров, выработки или коррозии;
• уменьшения диаметра в рабочей зоне;
• овальной выработки пальца или втулки;
• повреждения фиксирующей канавки;
• ослабления или смещения пальца в соединении.

Окончательное решение о замене принимают после разборки узла, осмотра поверхности и измерения фактического износа.

Рекомендации по установке

Перед монтажом необходимо:

• очистить посадочные места и отверстия во втулках;
• проверить состояние втулок, фиксаторов и сопрягаемых деталей;
• убедиться в отсутствии овальности, трещин и критической выработки;
• сверить размеры нового пальца с демонтированной деталью;
• использовать предусмотренную технической документацией смазку;
• не устанавливать палец с повреждённой поверхностью или канавкой;
• проверить работу соединения после сборки.

Установка нового пальца в изношенные втулки может не устранить люфт и привести к ускоренному износу детали. Палец и втулки рекомендуется оценивать как единую пару трения.

Проверка совместимости

Официально заявленная применяемость включает отдельные конфигурации:

• CATERPILLAR 434E;
• CATERPILLAR 444E.

Наличие модели в перечне не означает совместимость со всеми годами выпуска и вариантами комплектации. Перед заказом рекомендуется сверить:

• OEM-номер 330-9676;
• точную модель машины;
• серийный номер техники;
• номер шарнирного узла;
• размеры пальца и посадочного места;
• состав сопрягаемых деталей.

VectorGears выполняет проверку применяемости по OEM-номеру, модели и серийному номеру техники.
