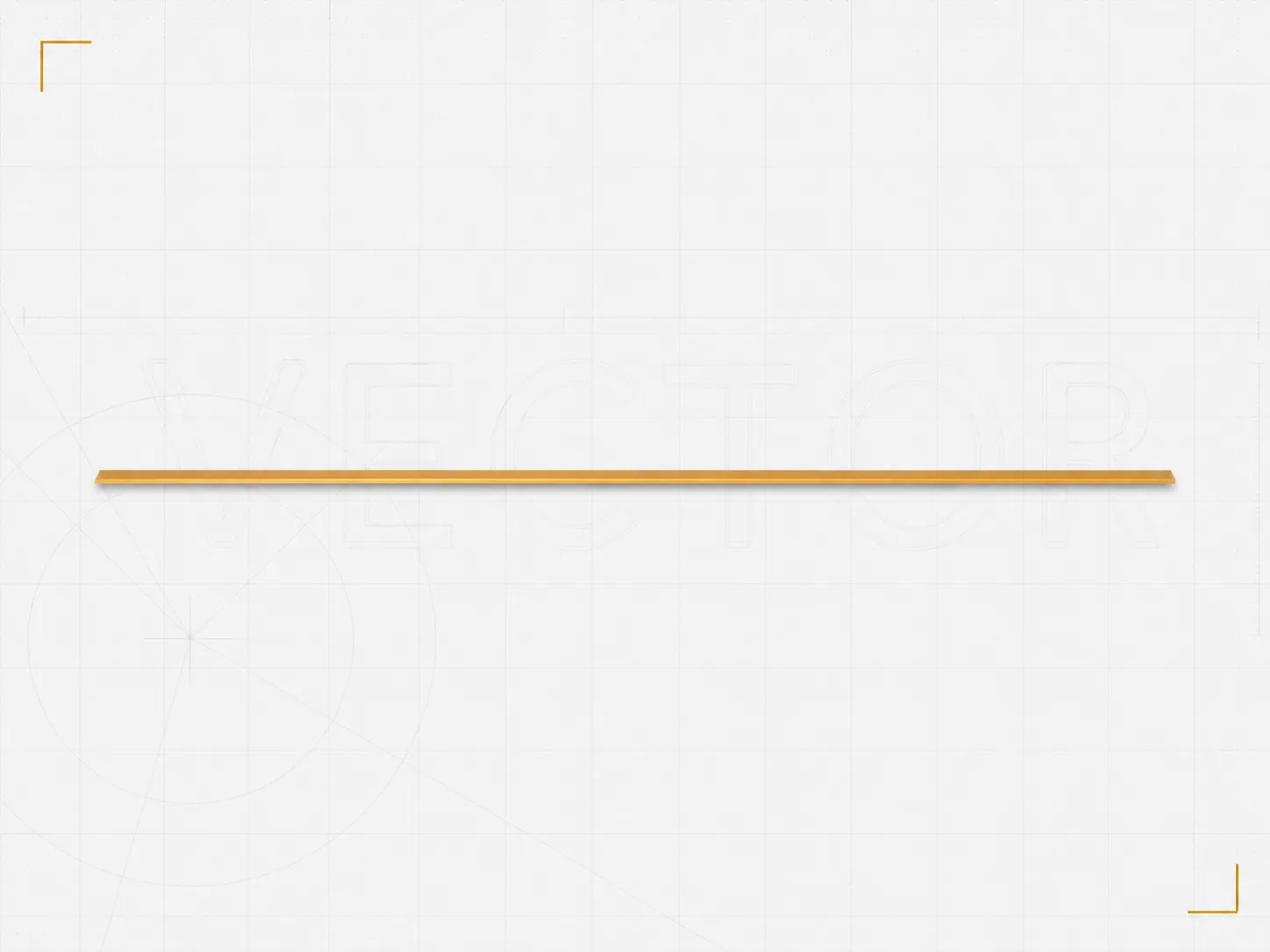

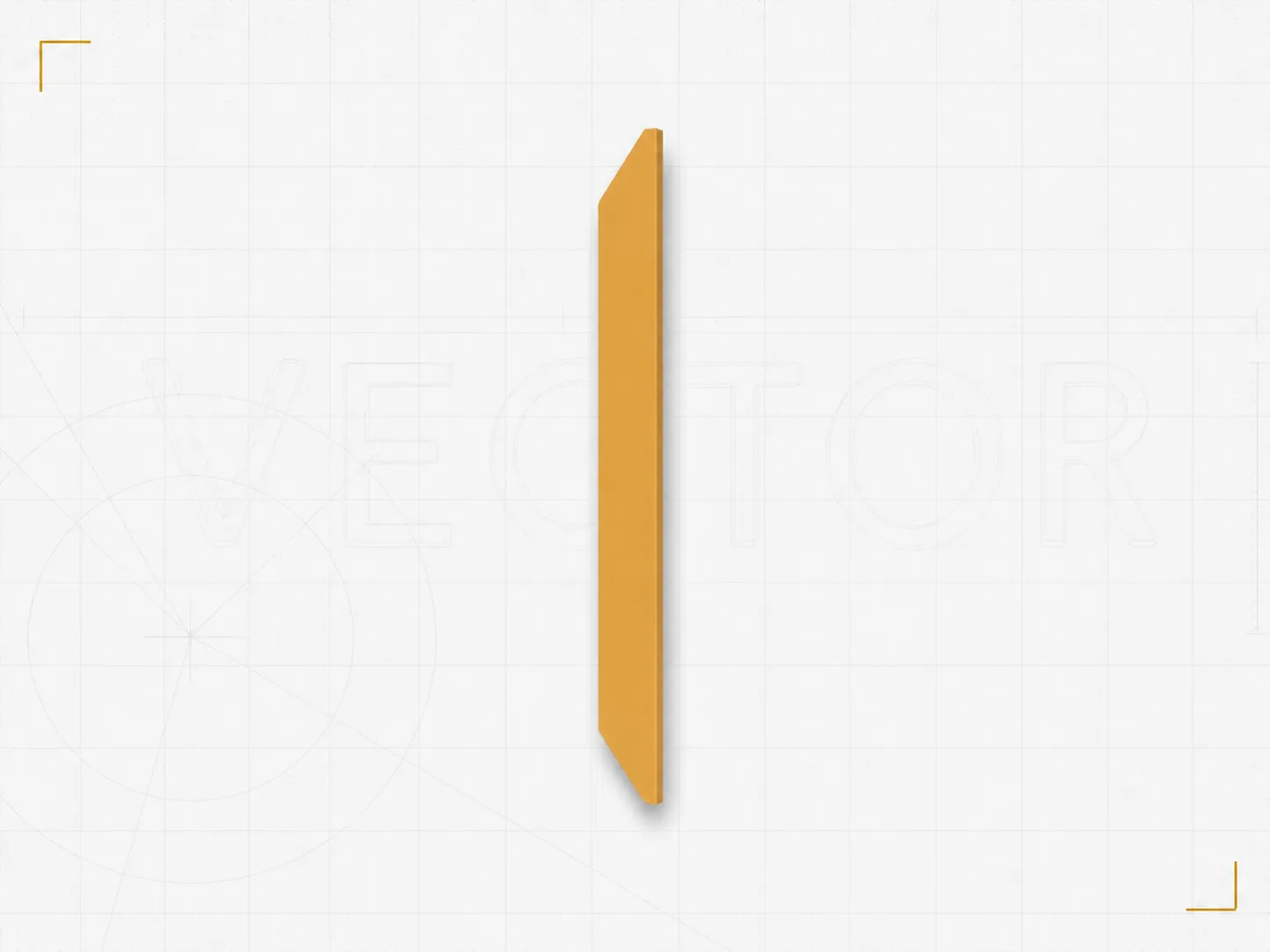

Нож центральный CATERPILLAR 4T-2315

Кратко: Нож центральный CATERPILLAR 4T-2315 — деталь для восстановления штатной работы агрегата. Уточните применяемость по VIN. Подходит для ремонта и обслуживания.

Характеристики и применяемость

• Артикул / OEM-номер: 4T-2315
• Производитель запчасти: CATERPILLAR
• Совместимая марка / агрегат: LOVOL
• Совместимая модель техники: CATERPILLAR D5, CATERPILLAR D6
• Класс применения: Бульдозеры
• Категория запчасти: Коронки, зубья, адаптеры, ножи

Проверьте совместимость по каталожному номеру, VIN или серийному номеру техники перед заказом.

Нож центральный CATERPILLAR 4T-2315 — деталь/расходник Caterpillar с каталожным номером 4T-2315, рассчитанный на работу в тяжёлых режимах.

Краткое описание

Режущая кромка CATERPILLAR 4T-2315 предназначена для защиты нижней рабочей части отвала и непосредственного взаимодействия с грунтом при планировочных, эксплуатационных и вскрышных работах.

Деталь принимает абразивную и ударную нагрузку, ограничивает износ основной конструкции отвала и поддерживает его рабочую геометрию. Применяется на отдельных моделях гусеничных бульдозеров Caterpillar D5 и D6, автогрейдерах, а также на некоторых отвалах и навесных узлах.

Толщина кромки составляет 19 мм, общая длина — 1557,6 мм, ширина — 203,2 мм. Перед заказом необходимо проверить применяемость по OEM-номеру, модели, серийному номеру машины, типу отвала и расположению крепёжных отверстий.

Характеристики и применяемость

• Артикул / OEM-номер: 4T-2315
• Бренд: CATERPILLAR
• Тип детали: режущая кромка отвала
• Категория запчасти: ножи и режущие кромки
• Группа компонентов: рабочее оборудование / GET
• Толщина: 19 мм
• Общая длина: 1557,6 мм
• Ширина: 203,2 мм
• Шаг крепёжных отверстий: 152,4 мм
• Отступ крайнего отверстия от первого торца: 93 мм
• Отступ крайнего отверстия от второго торца: 93 мм
• Материал: сталь
• Назначение: защита отвала и резание грунта
• Основное применение: бульдозерные, планировочные и вскрышные работы
• Совместимое оборудование: отвалы VPAT
• Совместимая марка техники: CATERPILLAR

Точная марка стали, твёрдость, масса, форма фаски и размер крепёжных отверстий в предоставленных характеристиках отдельно не указаны. Эти параметры необходимо проверять по техническому каталогу или документации поставщика.

Назначение режущей кромки 4T-2315

Режущая кромка устанавливается вдоль нижней части отвала. Во время работы она первой контактирует с грунтом, щебнем и другими перемещаемыми материалами.

Деталь выполняет следующие функции:

• подрезает и отделяет слой грунта;
• защищает основную конструкцию отвала от прямого износа;
• воспринимает абразивные и ударные нагрузки;
• поддерживает рабочую геометрию отвала;
• помогает равномерно распределять нагрузку по нижней части оборудования;
• ограничивает повреждение посадочной поверхности отвала;
• позволяет заменить изнашиваемый элемент без замены всего рабочего оборудования.

Режущая кромка работает совместно с отвалом, концевыми накладками, крепёжными болтами, гайками и шайбами. Износ одного элемента может влиять на состояние всей системы рабочего оборудования.

Условия применения

Режущая кромка 4T-2315 предназначена для:

• эксплуатационных бульдозерных работ;
• завершающего профилирования поверхности;
• перемещения грунта;
• планировочных работ;
• вскрышных работ;
• работы с отвалами VPAT;
• применения в условиях абразивной и ударной нагрузки.

Фактический ресурс зависит от плотности и абразивности материала, скорости движения, угла атаки отвала, состояния крепления и режима эксплуатации техники.

Совместимость по типу техники

Для каталога VectorGears подходят следующие типы техники:

• бульдозеры гусеничные;
• автогрейдеры;
• навесное оборудование.

Дополнительно в перечне применяемости представлены рыхлитель, отвалы, лебёдка и вилы. Эти позиции лучше указывать в разделе совместимого оборудования, а не как самостоятельные типы машин.

Совместимые модели

Гусеничные бульдозеры

• CATERPILLAR D5
• CATERPILLAR D5H
• CATERPILLAR D5R LGP
• CATERPILLAR D5R XL
• CATERPILLAR D5R2
• CATERPILLAR D6M
• CATERPILLAR D6N
• CATERPILLAR D6N LGP
• CATERPILLAR D6N XL

Автогрейдеры

• CATERPILLAR 120
• CATERPILLAR 120 GC
• CATERPILLAR 140
• CATERPILLAR 140 GC
• CATERPILLAR 150

Совместимое навесное оборудование

Рыхлитель:

• CATERPILLAR 5

Бульдозерные отвалы:

• CATERPILLAR 5A
• CATERPILLAR 5P
• CATERPILLAR 5S

Лебёдка:

• CATERPILLAR 55

Вилы:

• CATERPILLAR MISC

Обозначение MISC является общей каталожной категорией и не подтверждает применяемость к конкретной модели вил без дополнительной проверки.

Наличие модели в перечне не означает совместимость кромки со всеми серийными номерами, отвалами и вариантами рабочего оборудования. На одной машине могут применяться режущие кромки разной длины, толщины и схемы крепления.

Когда требуется проверка или замена

Режущую кромку необходимо проверить при обнаружении:

• значительного уменьшения высоты рабочей части;
• неравномерного износа;
• скругления или разрушения режущей грани;
• трещин;
• сколов;
• изгиба или деформации;
• повреждения крепёжных отверстий;
• вытягивания или овальности отверстий;
• ослабления крепежа;
• образования зазора между кромкой и отвалом;
• износа кромки до уровня основной конструкции отвала;
• повреждения посадочной поверхности;
• ухудшения качества планировки;
• увеличения сопротивления при резании грунта.

Не следует продолжать эксплуатацию после износа режущей кромки до основной конструкции отвала. Это может привести к повреждению более дорогих элементов рабочего оборудования.

Рекомендации по установке

Перед монтажом необходимо:

• сверить OEM-номер 4T-2315;
• проверить длину 1557,6 мм;
• проверить ширину 203,2 мм;
• проверить толщину 19 мм;
• подтвердить шаг отверстий 152,4 мм;
• проверить отступы крайних отверстий по 93 мм;
• сравнить деталь со снятой кромкой;
• очистить посадочную поверхность отвала;
• проверить отсутствие изгиба, трещин и выраженной выработки;
• осмотреть крепёжные отверстия отвала;
• использовать предусмотренные болты, гайки и шайбы;
• заменить повреждённый или вытянутый крепёж;
• обеспечить плотное прилегание кромки по всей длине;
• соблюдать последовательность и момент затяжки;
• повторно проверить крепление после начального периода эксплуатации.

Не следует изменять расположение отверстий, подрезать кромку или приваривать её без подтверждения ремонтной документацией. Такие изменения могут повлиять на прочность детали и распределение нагрузки.

При замене рекомендуется одновременно проверить:

• концевые накладки;
• нижнюю часть отвала;
• крепёж;
• посадочные поверхности;
• сварные швы;
• геометрию рабочего оборудования.

Проверка перед заказом

Перед заказом режущей кромки CATERPILLAR 4T-2315 необходимо сверить:

• полный каталожный номер;
• модель и серийный номер техники;
• тип и номер отвала;
• длину 1557,6 мм;
• ширину 203,2 мм;
• толщину 19 мм;
• шаг отверстий 152,4 мм;
• отступы крайних отверстий;
• количество и размер крепёжных отверстий;
• тип применяемых болтов и гаек;
• расположение детали на отвале.

VectorGears выполняет проверку применяемости запчастей по OEM-номеру, модели, серийному номеру техники и характеристикам рабочего оборудования.
