GB124, технология Smart Грейдерные отвалы

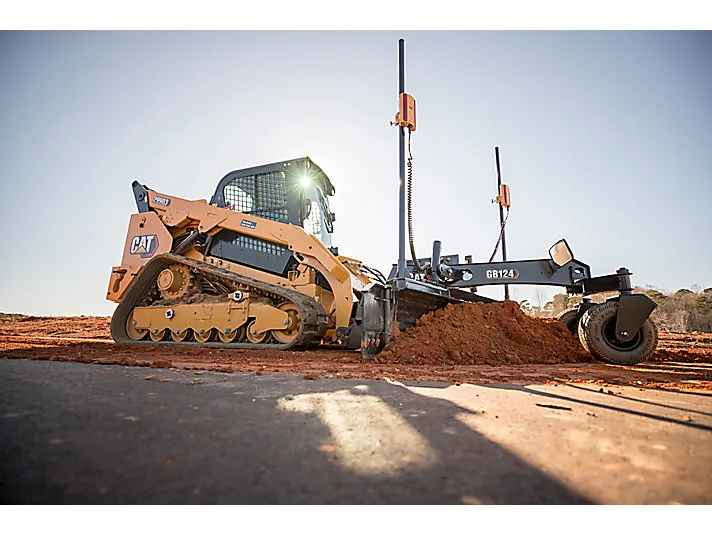

Навесное оборудование для грейдерного отвала Cat® с технологией Smart предназначено для резания, перемещения и профилирования почвы, гравия, песка и практически любых других материалов, используемых в качестве основания. Это вспомогательная функция отвала, которая переносит устройство за грань технологии Smart. Грейдерный отвал Smart обеспечивает поперечный наклон для платформ погрузчиков с бортовым поворотом и гусеничных мини-погрузчиков.

Режим управления навесным оборудованием (ручной) переводит грейдер D3 и Smart в состояние более интуитивного контроля текущей работы. Левый джойстик обеспечивает контроль функций привода машины. Правый джойстик управляет навесным оборудованием.

На специальном экране бульдозера Smart для оператора выводится обратная информация по ориентации навесного оборудования. Отображается наклон навесного отвала и угол наклона отвала.

С включенной функцией поперечного наклона оператор выбирает нужное значение перечного уклона отвала, помещая отвал в требуемое положение. После этого навесное оборудование поддерживает нужный уклон в течение эксплуатации, даже если меняется наклон машины.

На навесное оборудование грейдерного отвала можно установить внешние приборы. Система Cat Grade (GPS и UTS), EW GO!, тахеометр.

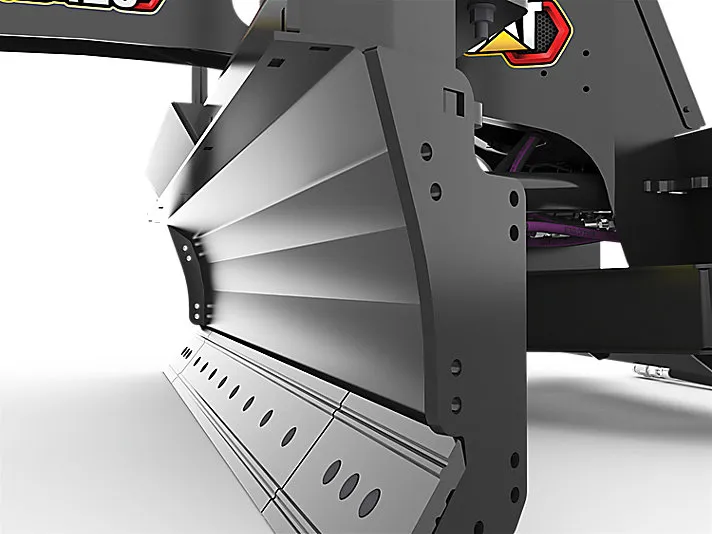

Криволинейный отвал позволяет сворачивать и складывать материал, повышая вместимость и производительность. Сыпучие материалы заполняют углубления для повышения эффективности профилирования и выравнивания.

Землеройная часть с повышенной на 20% износостойкостью. Индикатор износа укажет на необходимость разворота (только для центральной секции) или замены режущей кромки.

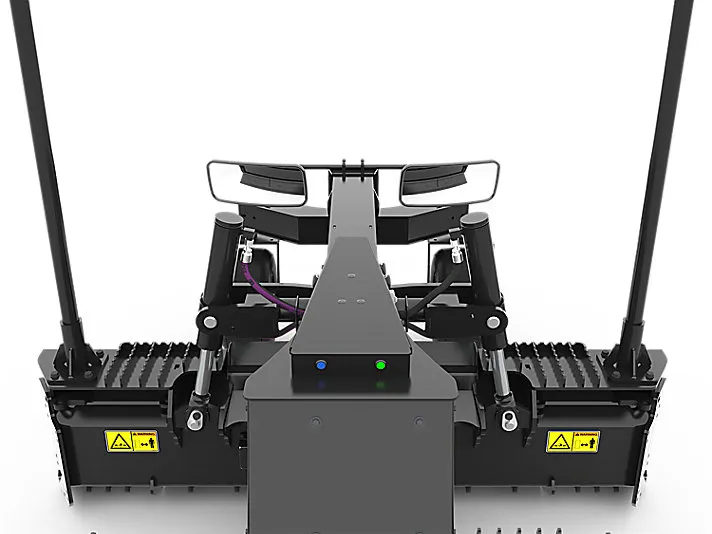

Двойные параболические зеркала обеспечивают оператору полный обзор перед режущей кромкой для контроля за углами отвала и степенью заполнения.

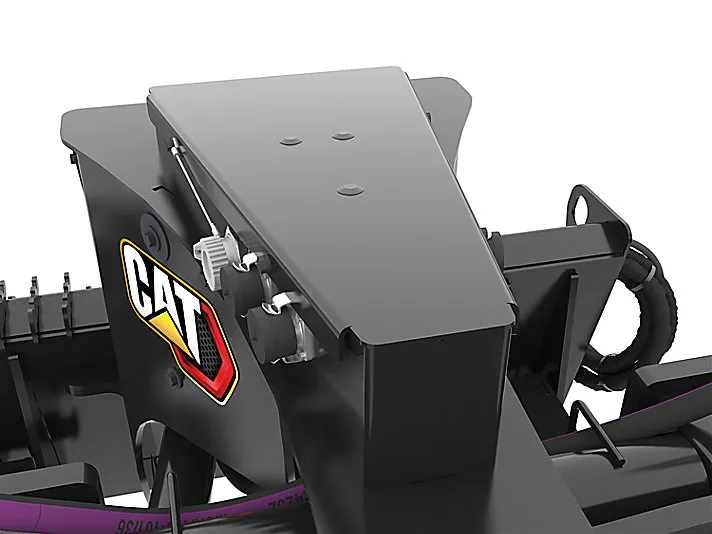

Технологические компоненты сгруппированы в центральной части и соединены жгутами проводов с навесным оборудованием. После этого один жгут отходит к блоку управления в кабине или на оборудовании.

Гидрораспределитель и электронный блок управления (ЭБУ) герметично закреплены внутри рамы оборудования для защиты от повреждений.

Два передних колеса смонтированы на независимой оси и роликах для стабильного движения в обоих направлениях. Воздухонаполненные шины обеспечивают баланс отвала при автоматическом или ручном управлении.

Дополнительные боковые открылки позволяют оператору расширить отвал и переносить материал аналогично коробчатым отвалам.

Фиксированные мачты в стандартной комплектации для эффективной работы систем с одинарным или двойным лазерным лучом, а также 3D-систем. Болты располагаются в соответствии с мачтами стандартной системы ГЛОНАСС Accugrade™.

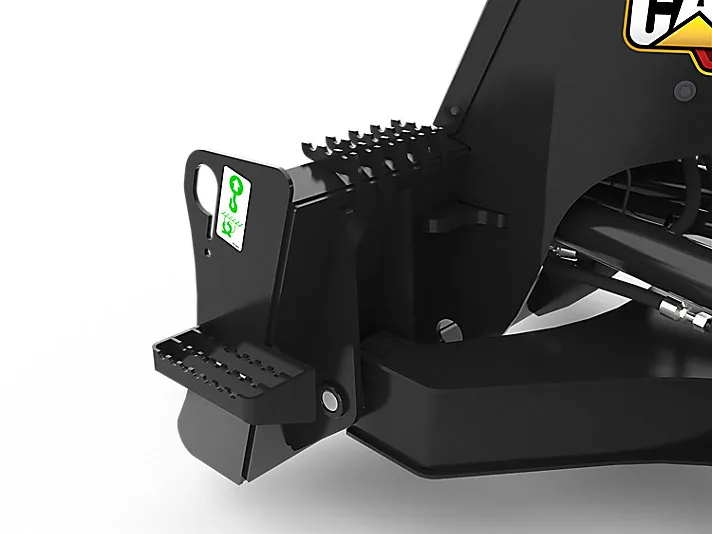

Рифленые ступени с болтовым креплением для безопасного входа и выхода из кабины машины. Дополнительные сварные рифленые ступени на отвале для безопасной регулировки, монтажа или снятия приемника.

На рабочем оборудовании установлен герметичный контейнер, который содержит все необходимые руководства по эксплуатации и техническому обслуживанию данного навесного оборудования.
