Болт CATERPILLAR 447-1717

Кратко: Закажите Болт CATERPILLAR 447-1717 — помогает восстановить штатную работу агрегата. Подберите по артикулу и VIN без ошибок. Проверьте наличие и оформляйте заказ.

Характеристики и применяемость

• Артикул / OEM-номер: 447-1717
• Производитель запчасти: CATERPILLAR
• Совместимая марка / агрегат: LOVOL
• Совместимая модель техники: CATERPILLAR 323, CATERPILLAR 319, CATERPILLAR 315, CATERPILLAR 320, CATERPILLAR 324
• Класс применения: Экскаваторы гусеничные
• Категория запчасти: Болты и шпильки

Проверьте совместимость по каталожному номеру, VIN или серийному номеру техники перед заказом.

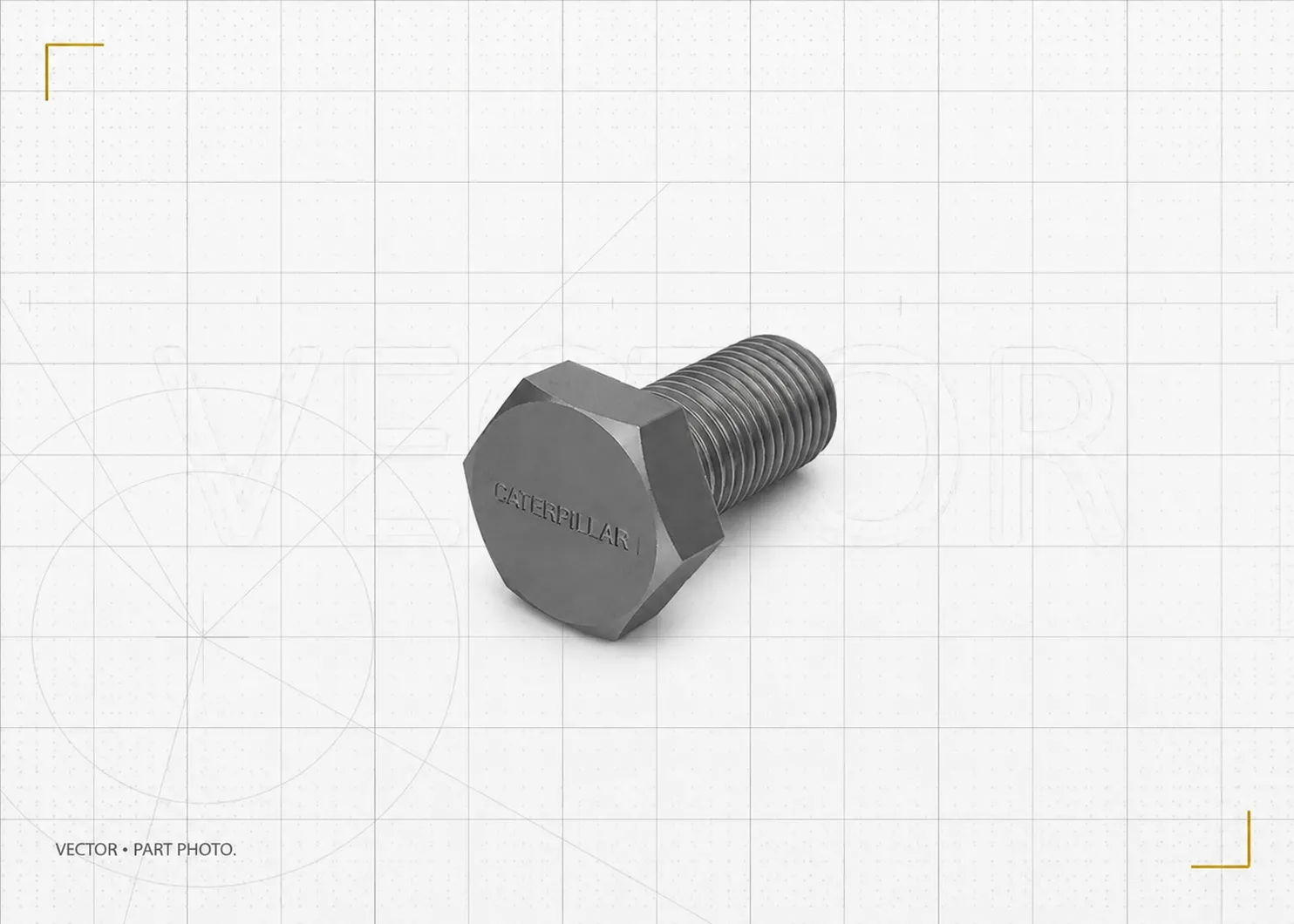

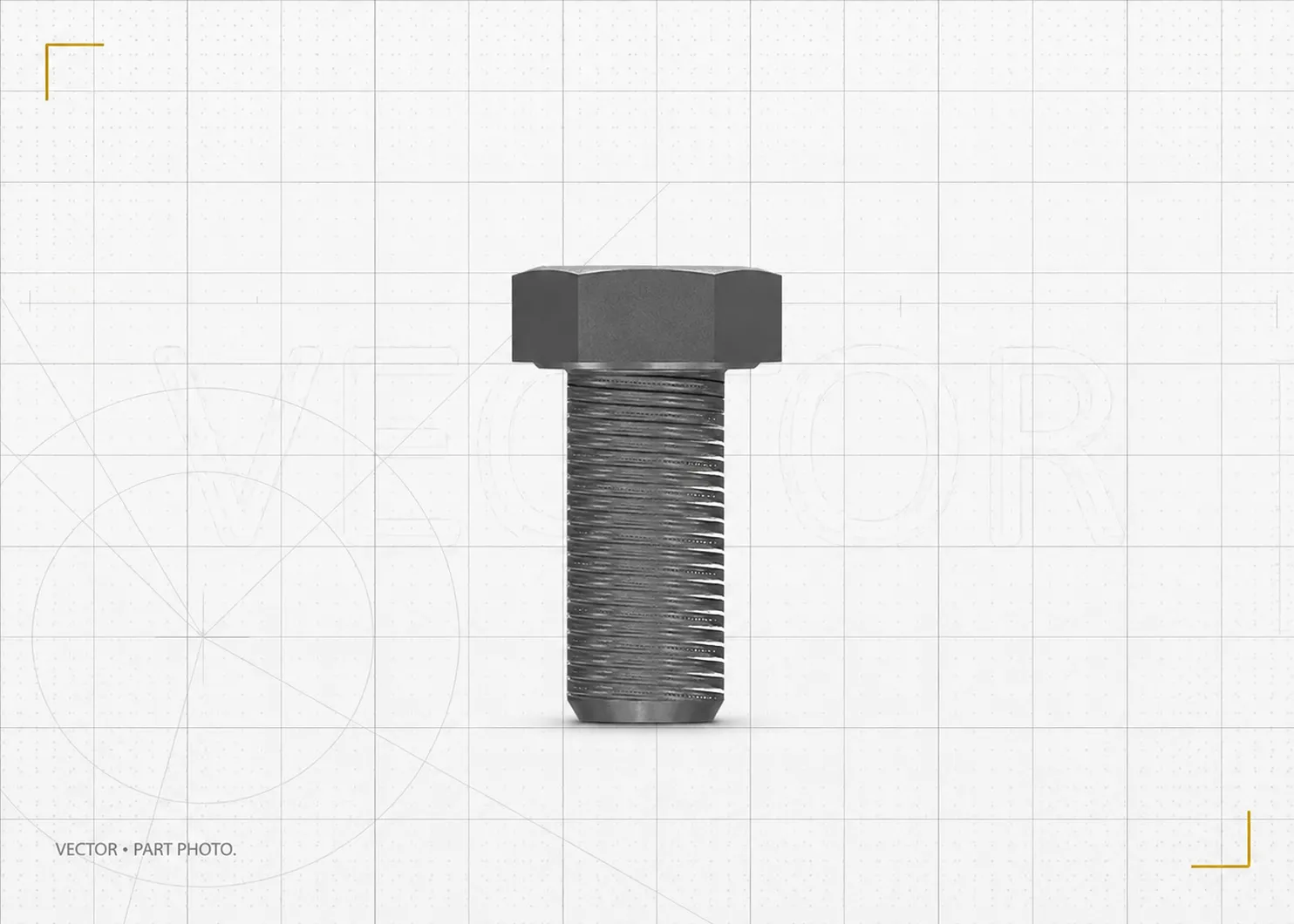

Болт с шестигранной головкой CATERPILLAR 447-1717, M20×2,5×45 мм

Краткое описание

Болт CATERPILLAR 447-1717 с шестигранной головкой предназначен для резьбовых соединений узлов спецтехники. Размер резьбы — M20×2,5, длина болта — 45 мм.

Болт применяется совместно с подходящими гайками и закалёнными шайбами для создания необходимого зажимного усилия в соединении. Используется на отдельных конфигурациях экскаваторов, перегружателей материалов и передвижных гидравлических силовых установок Caterpillar.

Перед заказом необходимо проверить применяемость по каталожному номеру, модели, серийному номеру и каталогу конкретной машины.

Характеристики и применяемость

• Артикул / OEM-номер: 447-1717

• Тип детали: болт с шестигранной головкой

• Категория: болты и гайки

• Размер резьбы: M20×2,5

• Номинальный диаметр резьбы: 20 мм

• Шаг резьбы: 2,5 мм

• Длина болта: 45 мм

• Параметр посадочной части по карточке Cat: 6,2 мм

• Тип привода: наружная шестигранная головка

• Назначение: создание разъёмного резьбового соединения и зажимного усилия

• Совместимая марка техники: CATERPILLAR

Класс прочности, размер шестигранной головки, материал, тип покрытия и момент затяжки для позиции 447-1717 в предоставленных данных отдельно не указаны. Эти параметры нельзя добавлять в карточку без подтверждения технической документацией.

Назначение

Болт 447-1717 применяется для соединения деталей и узлов, в которых требуется крепёж с метрической резьбой M20×2,5 и длиной 45 мм.

Шестигранная головка позволяет передавать необходимый момент затяжки стандартным гаечным или торцевым инструментом. Рабочие характеристики соединения зависят не только от болта, но также от состояния резьбы, применяемой гайки, шайбы, момента затяжки и требований конкретного узла.

Правильно подобранный крепёж помогает:

• обеспечить требуемое зажимное усилие;

• сохранить положение соединяемых деталей;

• снизить риск ослабления соединения;

• равномерно распределить нагрузку при использовании подходящей шайбы;

• обеспечить возможность разборки узла при последующем обслуживании.

Совместимость

Передвижные гидравлические силовые установки

• CATERPILLAR 350MHPU

• CATERPILLAR 349E L HVG

• CATERPILLAR 349E

• CATERPILLAR 385C

• CATERPILLAR 352FMHPU

• CATERPILLAR 390F

Перегружатели материалов

• CATERPILLAR MH3260

• CATERPILLAR MH3295

Экскаваторы

В официальном перечне применяемости представлены отдельные конфигурации следующих моделей и серий:

• CATERPILLAR 311C

• CATERPILLAR 317

• CATERPILLAR 318D2 L

• CATERPILLAR 320C

• CATERPILLAR 321B

• CATERPILLAR 330

• CATERPILLAR 340

• CATERPILLAR 340F

• CATERPILLAR 340F L UHD

• CATERPILLAR 345

• CATERPILLAR 345D

• CATERPILLAR 345D L

• CATERPILLAR 345 GC

• CATERPILLAR 349

• CATERPILLAR 349D

• CATERPILLAR 349D L

• CATERPILLAR 349D2

• CATERPILLAR 349D2 L

• CATERPILLAR 349E

• CATERPILLAR 349E L

• CATERPILLAR 349E L VG

• CATERPILLAR 349F

• CATERPILLAR 349F L

• CATERPILLAR 349 GC

• CATERPILLAR 350

• CATERPILLAR 350 OEM

• CATERPILLAR 352

• CATERPILLAR 352F

• CATERPILLAR 352F-VG

• CATERPILLAR 352 UHD

• CATERPILLAR 355

• CATERPILLAR 365B

• CATERPILLAR 365B II

• CATERPILLAR 365B L

• CATERPILLAR 365C

• CATERPILLAR 365C L

• CATERPILLAR 374

• CATERPILLAR 374D L

• CATERPILLAR 374F

• CATERPILLAR 374F L

• CATERPILLAR 385B

• CATERPILLAR 385C

• CATERPILLAR 385C L

• CATERPILLAR 390D

• CATERPILLAR 390D L

• CATERPILLAR 390F

• CATERPILLAR 390F L

• CATERPILLAR 395

• CATERPILLAR 538

• CATERPILLAR 3101

• CATERPILLAR MH3295

Самоходные пусковые установки на базе гидравлического экскаватора

• CATERPILLAR 352F OEM

Перечень применяемости не означает совместимость со всеми модификациями перечисленных моделей. Расположение и назначение болта могут различаться в зависимости от серийного номера, года выпуска и комплектации техники.

Когда требуется проверка или замена

Болт необходимо проверить при обнаружении:

• повреждения или смятия резьбы;

• вытягивания резьбовой части;

• трещин, изгиба или деформации стержня;

• повреждения граней шестигранной головки;

• выраженной коррозии;

• следов перегрева;

• ослабления резьбового соединения;

• повреждения посадочных поверхностей;

• невозможности обеспечить предусмотренный момент затяжки.

Повторное использование крепежа допускается только тогда, когда это разрешено ремонтной документацией конкретного узла. Болт с деформированной резьбой, повреждённой головкой или следами растяжения необходимо заменить.

Рекомендации по установке

Перед монтажом:

• проверьте соответствие резьбы M20×2,5;

• убедитесь, что длина 45 мм подходит для конкретного соединения;

• очистите внутреннюю и наружную резьбу;

• проверьте состояние гайки, шайбы и посадочных поверхностей;

• не используйте болт с повреждённой резьбой или гранями головки;

• применяйте только предусмотренные документацией шайбы и гайки;

• соблюдайте момент и последовательность затяжки, установленные для конкретного узла;

• не наносите смазку или фиксатор резьбы без указания в технической документации.

Момент затяжки нельзя определять только по диаметру резьбы. Он зависит от класса прочности болта, покрытия, состояния резьбы, типа соединения и требований Caterpillar к конкретному узлу.

Проверка перед заказом

Перед заказом болта CATERPILLAR 447-1717 необходимо сверить:

• полный каталожный номер;

• наличие или отсутствие суффикса R;

• размер резьбы M20×2,5;

• длину болта 45 мм;

• модель и серийный номер техники;

• номер узла и позицию детали в каталоге;

• требования к гайке, шайбе и моменту затяжки.

VectorGears выполняет проверку применяемости запчастей по OEM-номеру, модели и серийному номеру техники.
