Шайба сегментная CATERPILLAR 6V-4316

Кратко: Шайба сегментная CATERPILLAR 6V-4316: запчасть для обслуживания и ремонта узла спецтехники. Проверьте применяемость по VIN/серийному номеру перед заказом.

Характеристики и применяемость

• Артикул / OEM-номер: 6V-4316
• Производитель запчасти: CATERPILLAR
• Совместимая марка / агрегат: LOVOL
• Совместимая модель техники: Без указания модели
• Класс применения: Узлы и агрегаты
• Категория запчасти: Болты и гайки

Проверьте совместимость по каталожному номеру, VIN или серийному номеру техники перед заказом.

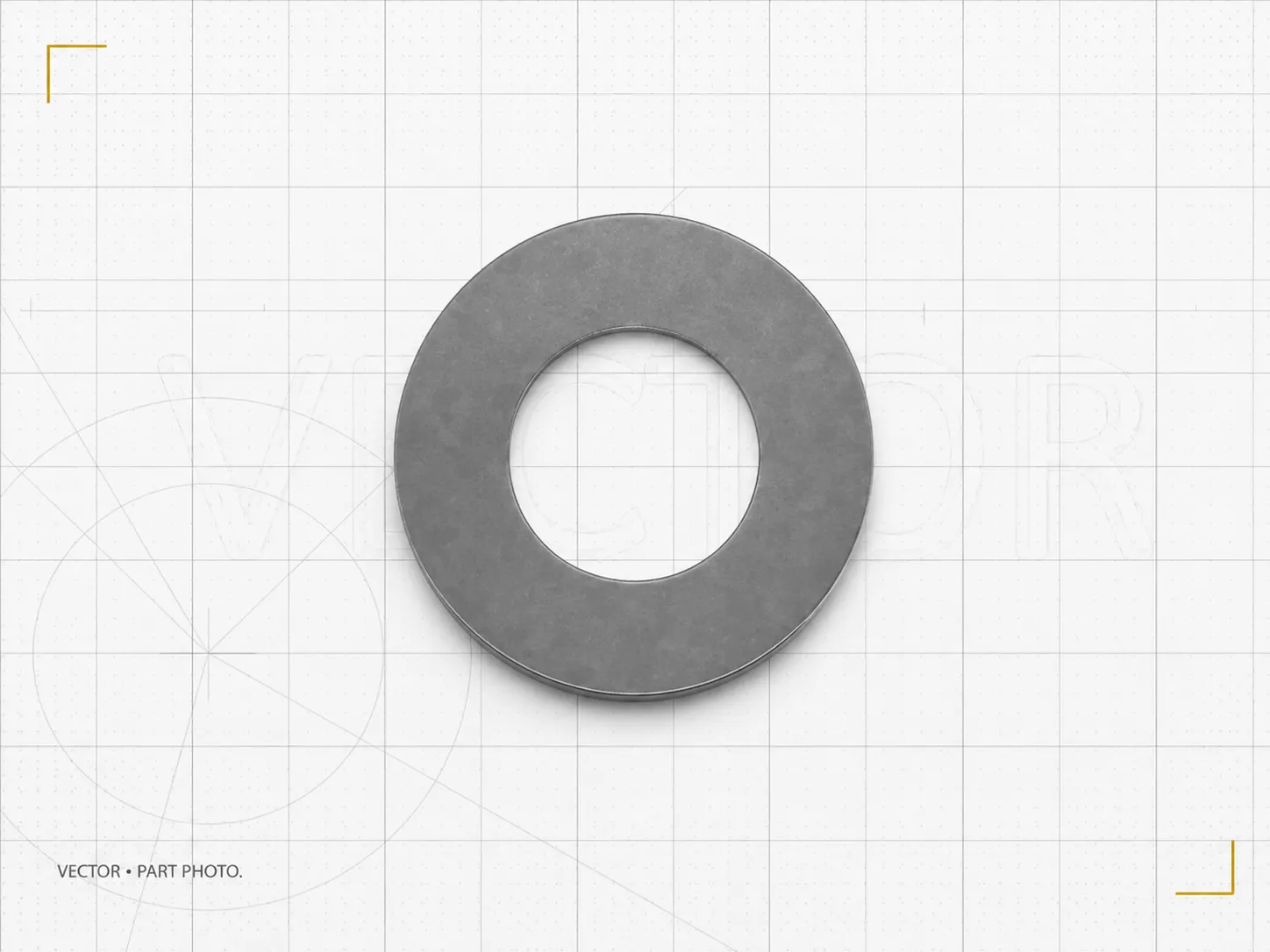

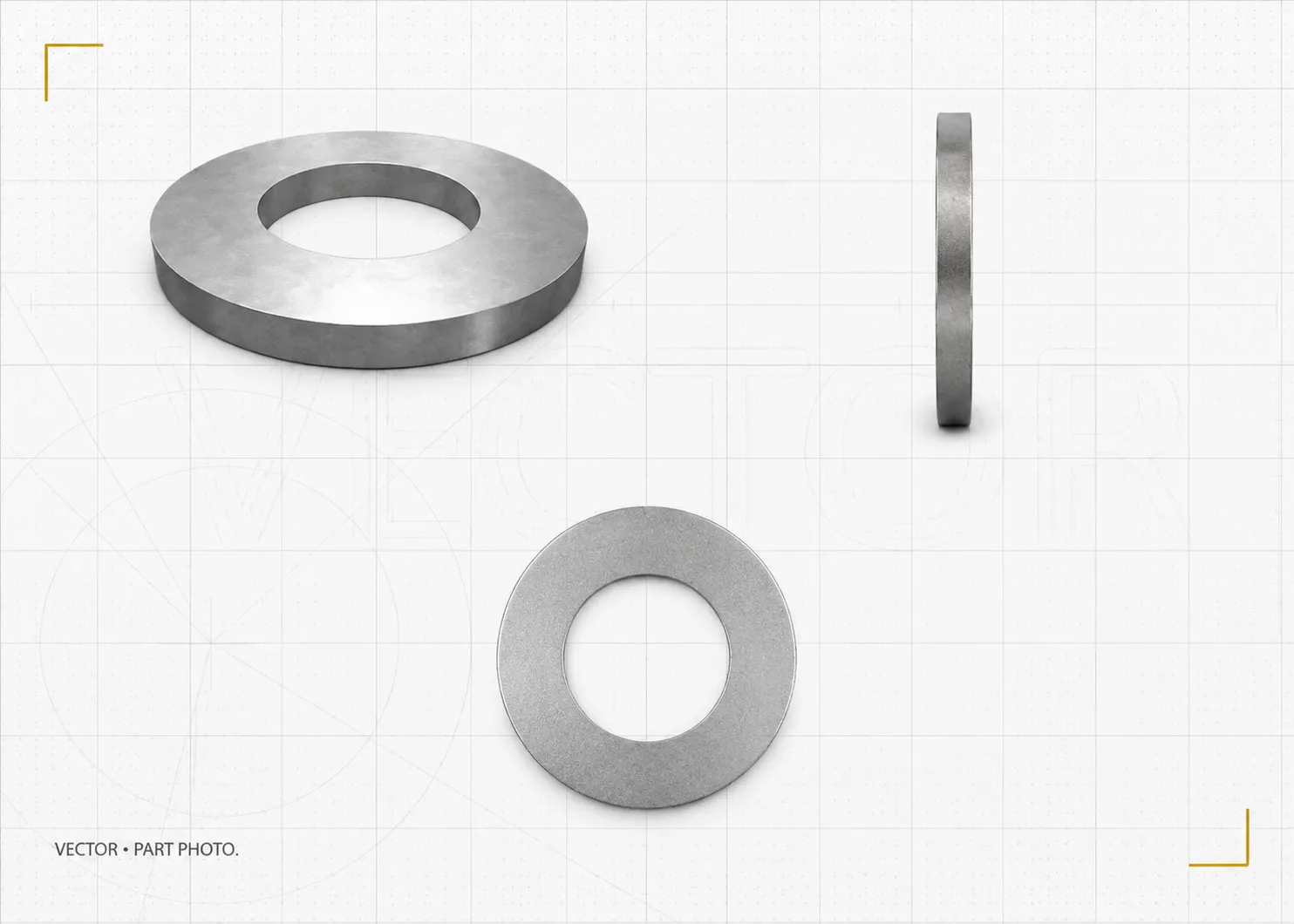

Шайба сегментная CATERPILLAR 6V-4316, 18,25×35×3,5 мм

Краткое описание

Шайба сегментная CATERPILLAR 6V-4316 предназначена для резьбовых соединений узлов спецтехники. Деталь устанавливается совместно с крепежом M16, распределяет зажимную нагрузку и формирует опорную поверхность между крепёжным элементом и соединяемой деталью.

Внутренний диаметр шайбы составляет 18,25 мм, наружный диаметр — 35 мм, толщина — 3,5 мм.

Применяется на отдельных моделях гусеничных бульдозеров, трубоукладчиков, телескопических погрузчиков, трелёвочных машин и навесного оборудования Caterpillar. Перед заказом необходимо проверить применяемость по OEM-номеру, модели, серийному номеру и каталогу конкретного узла.

Характеристики и применяемость

• Артикул / OEM-номер: 6V-4316

• Бренд: CATERPILLAR

• Тип детали: сегментная шайба

• Категория запчасти: шайбы

• Совместимый размер болта: M16

• Внутренний диаметр: 18,25 мм

• Наружный диаметр: 35 мм

• Толщина: 3,5 мм

• Назначение: распределение зажимной нагрузки в резьбовом соединении

• Совместимая марка техники: CATERPILLAR

Материал, класс твёрдости, точная форма профиля и тип покрытия в предоставленных технических характеристиках отдельно не указаны. Эти параметры необходимо уточнять по каталогу конкретного узла или документации поставщика.

Назначение шайбы 6V-4316

Шайба устанавливается между головкой болта или гайкой и поверхностью соединяемой детали. Она работает как часть крепёжной системы совместно с болтом, гайкой и сопрягаемыми поверхностями.

Правильно подобранная шайба помогает:

• распределять усилие затяжки по опорной поверхности;

• снижать местное контактное напряжение;

• ограничивать смятие материала соединяемой детали;

• поддерживать стабильность крепёжного соединения;

• защищать поверхность детали от повреждения крепежом;

• сохранять предусмотренное конструкцией положение элементов узла.

Надёжность соединения зависит от состояния резьбы, класса прочности крепежа, момента затяжки и требований конкретного узла.

Совместимость по типу техники

Для каталога VectorGears подходят следующие типы техники:

• бульдозеры гусеничные;

• трубоукладчики;

• погрузчики телескопические;

• гусеничные трелёвщики;

• навесное оборудование.

Совместимые модели

Гусеничные бульдозеры

• CATERPILLAR D3

• CATERPILLAR D4

• CATERPILLAR D4H

• CATERPILLAR D4H III

• CATERPILLAR D4H XL

• CATERPILLAR D5M

• CATERPILLAR D5N

• CATERPILLAR D5K LGP

• CATERPILLAR D5K XL

• CATERPILLAR D5K2 LGP

• CATERPILLAR D5K2 XL

• CATERPILLAR D6K

• CATERPILLAR D6K LGP

• CATERPILLAR D6K XL

• CATERPILLAR D6K2

• CATERPILLAR D6K2 LGP

• CATERPILLAR D6K2 XL

Трубоукладчики

• CATERPILLAR 561M

• CATERPILLAR 561N

• CATERPILLAR PL61

Телескопические погрузчики

• CATERPILLAR TH1055

• CATERPILLAR TH1255

Гусеничные трелёвщики

• CATERPILLAR D4HTSK II

• CATERPILLAR D4HTSK III

Навесное оборудование

Рыхлитель:

• CATERPILLAR 4

Бульдозерные отвалы:

• CATERPILLAR 4A

• CATERPILLAR 4P

• CATERPILLAR 4S

Лебёдки:

• CATERPILLAR 54

• CATERPILLAR 55

Наличие модели в перечне не означает совместимость шайбы со всеми годами выпуска и вариантами комплектации. Крепёж и размеры соединений могут различаться в зависимости от серийного номера машины и исполнения установленного оборудования.

Когда требуется проверка или замена

Шайбу необходимо проверить при обнаружении:

• изгиба или деформации;

• трещин;

• выраженной коррозии;

• смятия опорной поверхности;

• повреждения внутреннего отверстия;

• неравномерного износа;

• задиров и выработки;

• следов перегрева;

• повреждения покрытия;

• ослабления резьбового соединения;

• продавливания шайбы в поверхность детали.

Деформированную, треснувшую или значительно изношенную шайбу повторно устанавливать не рекомендуется.

Рекомендации по установке

Перед монтажом необходимо:

• сверить OEM-номер 6V-4316;

• проверить внутренний диаметр 18,25 мм;

• проверить наружный диаметр 35 мм;

• проверить толщину 3,5 мм;

• убедиться в совместимости с крепежом M16;

• очистить опорные поверхности;

• проверить состояние болта, гайки и резьбы;

• убедиться в отсутствии коррозии и деформации;

• устанавливать шайбу без перекоса;

• соблюдать правильное положение детали в соединении;

• использовать крепёж предусмотренного класса прочности;

• соблюдать момент и последовательность затяжки по технической документации.

Не следует заменять сегментную шайбу обычной плоской шайбой без подтверждения по каталогу. Различие формы и опорной поверхности может изменить распределение нагрузки в соединении.

Момент затяжки нельзя определять только по размеру M16. Он зависит от класса прочности болта, покрытия, состояния резьбы и конструкции конкретного узла.

Проверка перед заказом

Перед заказом шайбы CATERPILLAR 6V-4316 необходимо сверить:

• полный каталожный номер;

• размер крепежа M16;

• внутренний диаметр 18,25 мм;

• наружный диаметр 35 мм;

• толщину 3,5 мм;

• форму и положение шайбы в узле;

• модель и серийный номер техники;

• номер узла и позицию детали в каталоге.

VectorGears выполняет проверку применяемости запчастей по OEM-номеру, модели и серийному номеру техники.
